抽油機用永磁半直驅同步拖動裝置由半直驅同步電動機、同步電動機變頻控制箱和連接支撐三部分組成。 同步電動機專為油田游梁抽油機設計的低速大轉矩永磁同步電動機，利用超薄機身（160mm)，自然冷卻，直接驅動減速箱輸入軸，**節能，**可靠。變頻控制柜采用新一代高性能開環矢量變頻器，采用DSP芯片為控制核心，保證產品的可靠性和對各種環境的適應性，功能強大，使用靈活，**沖次可以**到0.1次/分鐘。
首先，該裝置取消了易造成人員傷害的皮帶機構，使系統運行更**、更環保。控制系統采用了變頻器電阻回饋制動，在油井出現桿斷失重時，控制系統自動斷電，電機制動減速，避免慣性加速引起的抽油機井**事故。其次，該裝置因采用了永磁同步電動機，大大提高了傳動效率和功率因素，綜合節電率在10%以上。該裝置具有以下特點：
◆行業專用：基于游梁式抽油機控制的軟件邏輯，做到行業專用，方案**。
◆高可靠性選型：關鍵器件均采用國內外知名品牌，元器件穩定性可靠有保障。
◆大冗余設計：通過嚴格計算與實驗驗證，關鍵元器件采用大裕量設計，以保證整機在油田惡劣環境下的長期穩定性。
◆優化的矢量控制：國內**的無速度反饋矢量控制，低頻扭矩大，轉矩響應
◆軟件限流限壓功能：良好的電壓、電流限制，有效進行關鍵控制參數限幅以**變頻器的故障風險。
◆環境適應性強：較高的整機過溫點，獨立的風道設計，加厚三防漆處理，更適合長期運行在油田戶外場合。
◆轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動
◆自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定。
◆**的故障保護：過流、過壓、欠壓、過溫、缺相、過載等保護功能

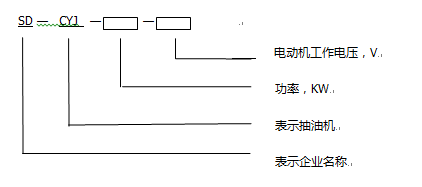

1、產品型號*名
產品銘牌的字母、數字分別表達了企業名稱、抽油機專用、功率和工作電壓。
2、產品銘牌
銘牌樣式如下（抽油機不同，參數有所不同）：
|
永磁半直驅同步拖動裝置 |
|||
|
電機型號：SD-CYJ-18.5KW-380V |
電機功率：18.5kw |
||
|
額定電壓：380V |
額定電流：30.** |
變頻功率：30kw |
|
|
額定轉速：149rpm |
額定頻率：74.5Hz |
接線方式：Y |
|
|
額定轉矩：1187N.m |
防護等級：IP54 |
絕緣等級：F |
|
|
出廠編碼：1705001 |
出廠日期：2017.7 |
工 作 制：S1 |
|
|
大慶世博中鼎電器設備有限公司 |
|||
3、產品規格及技術參數
A、基本技術參數
|
額定功率（KW） |
5.5—110 |
額定電壓（V） |
380—1140 |
|
安裝方式 |
定制 |
工作制 |
S1 |
|
絕緣等級 |
F或H |
連接方式 |
△或Υ |
|
冷卻方式 |
IC410或IC416 |
防護等級 |
IP54或IP55 |
|
環境溫度（℃） |
-40—+45 |
海拔高度 |
≤1000 |

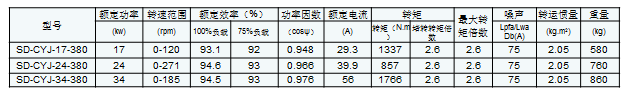

B、產品規格
下面是基于380V電壓條件下的部分產品規格型號，我們可以根據現場和客戶需求定制拖動裝置。
